一、概述 　　

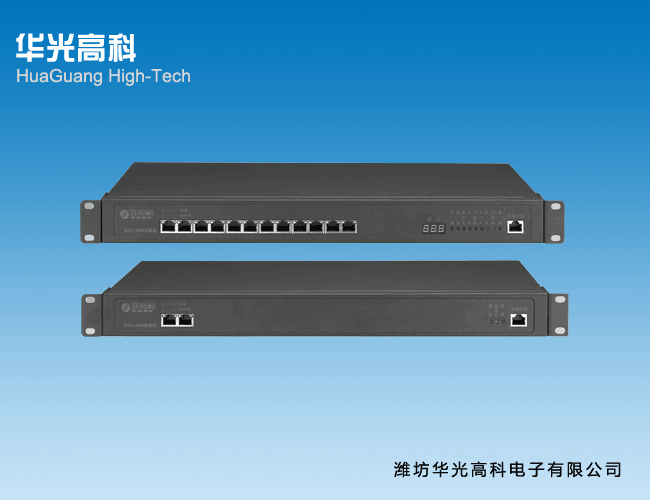

　　 SOC-G08-R400/R800多業務傳輸系統是華光高科電子有限公司近期推向市場的新產品系列，它包括主端箱、輔端箱、中繼箱和音頻擴展箱、2M擴展箱5種主要設備。這些設備的不同組合，可以組成點對點、鏈型、環型不同的網絡拓撲結構，連接環型網絡時，具有自愈保護功能（保護倒換時間小于50ms）。能實現 2M、10/100M以太網、2/4線音頻、FXO和FXS 等多種業務接口的綜合傳輸。這些設備都采用19英寸1U 標準機箱，統一網管，易于安裝，便于維護，并且具有完善的網管告警功能和環回測試功能，可用于廣電、各電信運營商的公用網和公安、部隊、電力、鐵路公路交通、金融、政府及具有分支機構的企事業單位的專用網。特別是對于10/100M以太網接口要求較多、可靠性高、有自愈保護功能、以太網傳輸通道需要相互獨立的應用場合，具有明顯的優勢。
二、產品分類及業務配置
　　設備分類：主端箱、中繼箱和輔端箱三種。
　　擴展設備：2M擴展箱和音頻擴展箱。
　　業務接口種類：10/100M以太網業務、2M業務、RS232/RS422異步數據業務、2/4線音頻業務、FXO與FXS業務。
　　業務接口的總數量：

設備名稱	最大業務接口數量
	2M接口	10/100M以太網接口	音頻接口	其它接口
主端箱 輔端箱	16	12（R400） 14（R800）		RS422接口1
中繼箱	8	2	8	RS422接口1
2M擴展箱	24
音頻擴展箱			30

　　各站點設備的組合：

			2M接口	10/100M以太網接口	音頻接口
端   站	1	主端箱	16	12（R400）/14（R800）
	2	主端箱+2M擴展箱	40	12（R400）/14（R800）
	3	主端箱+音頻擴展箱	16	12（R400）/14（R800）	n×30
	4	主端箱+2M擴展箱+音頻 擴展箱	40	12（R400）/14（R800）	n×30
中繼站	1	中繼箱	8	2	8
	2	中繼箱+音頻擴展箱	8	2	8+ n×30

　　管理和維護接口：傳輸網管接口、數據網管接口、子系統網管接口、用戶自定義接口、手持終端和公務話機接口。
三、產品性能及指標
　
　　1、光接口參數
　　發送光功率：   -3～-15dBm；
　　光接收靈敏度： R400：-30dBm；R800: -24dBm。
　　2、2M接口參數
　　速率：2048Kbit/s±50ppm；
　　阻抗：75Ω（不平衡）/120Ω（平衡，機箱內設置）；
　　碼型：HDB3。
　　誤碼特性：符合ITU-T G.921規定；
　　輸入抖動容限：符合ITU-T G.823/圖2和G.823/表2要求及相關國際標準；
　　輸出抖動：符合ITU-T G.921/表3要求；
　　抖動轉移特性：抖動轉移函數的最大增益小于1dB；
　　故障顯示和相應措施：符合ITU-T G.921/表4要求。
　　3、音頻接口參數

　　有效音頻帶寬：300～3400Hz；
　　音頻接入方式：二線環路（即FXO、FXS）或2/4線音頻；
　　2/4線音頻接入點電平：二線發：0dBr；
                         二線收：-3.5dBr；
                         四線發：-14dBr；
                         四線收：+4dBr；
　　2/4線音頻接入點阻抗：二線600Ω（平衡）
                         四線600Ω（平衡）
　　二線環路傳輸衰減：2～5dB；
　　二線環路阻抗：FXO:200+560//0.1   FXS:600Ω；
　　FXS傳輸距離小于1km。
　　4、以太網接口參數

　　接口類型：RJ45：
　　接口速率：10M、25M、50M、100M（可以通過網管進行配置）。
　　5、其它接口參數

　　RS422異步數據接口，最高速率為57.6Kbit/s；
　　公務電話通道為64Kbit/s速率,并且具有呼叫功能。
　　6、環境要求
　　環境溫度：0℃～40℃；
　　相對濕度：≤85%（30℃）；
　　電磁相容性輻射和傳導干擾符合GB/T 13996要求；
　　環境空氣無腐蝕性和溶劑性氣體，無揚塵。
　　7、外形尺寸

　　主端箱、輔端箱、中繼箱、2M擴展箱和音頻擴展箱的尺寸為：長×寬×高：483mm×216mm×44mm。
　　8、供電要求

　　主端箱、2M擴展箱和音頻擴展箱要求DC-48V電源供電；
　　中繼箱有DC-48V和AC220V雙重供電方式，并對電瓶有浮充；
　　DC輸入電壓要求為-36V～-75V，電源紋波≤100mVp-p；
　　AC輸入電壓要求為165V～265V；
　　要求電源功率：主端箱和音頻擴展箱應大于60W；中繼箱和2M擴展箱應大于15W。

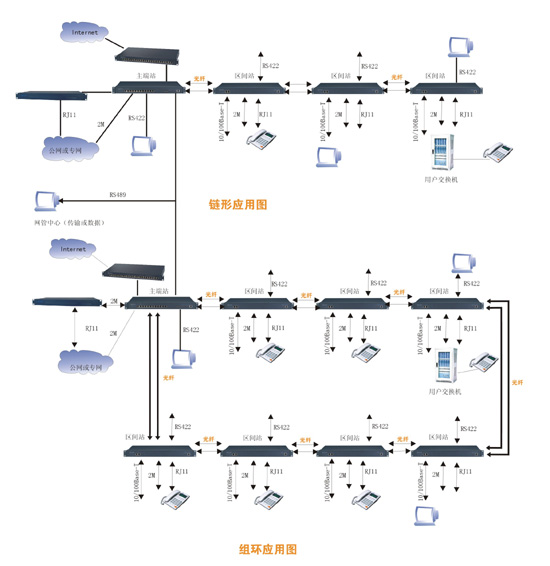

四、應用方案圖
